«КазНефтеГазСнаб» ЖШС - Атқыма арматурасы

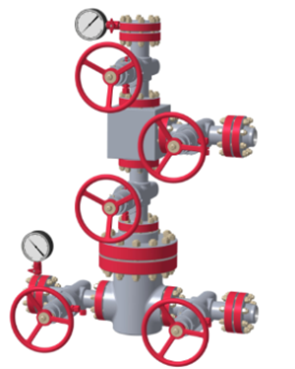

Атқыма арматурасы - сорғы және атқыма ұңғымаларының сағасын бітеуге арналған механизмдер мен құрылғылар жүйесі.

Атқыма арматурасы - мұнай-газ саласындағы маңызды құрылғылардың бірі.
Атқыма арматураның құрылғылары мен механизмдері атқыма ұңғыманың сағасына орнатылады. Атқыма арматурасын жасау ГОСТ 13846-84 арқылы реттеледі.
ГОСТ 13846-84 сәйкес негізгі сұлбалар бойынша атқыма арматурасын әзірлеу және орнату мүмкін:
• манометрлік
• шұралы
• манометр астындағы буферлік фланец
• құлыптау құрылғысы
• үшжақты
• дросселді
• құбыр басының аударғысы
• кері фланец
• құбырбасты
• шырша айқышы

Таңдалған сұлбаның түрі жұмыс жағдайына тікелей байланысты.

Бағаналы сына байланыстыру

Бағаналы байланыстыру пайдалану және техникалық бағандарды іліп қоюға, бағанаралық кеңістіктерді бітеуге, цементтеу кезінде олардан бұрғылау ерітіндісін бұруға, олардағы қысымды бақылауға, сондай-ақ мұнай және газ ұңғымаларын салу, пайдалану және жөндеу кезінде қажетті технологиялық операцияларды жүргізуге арналған.
Негізгі параметрлер
Бағаналы байланыстыру екі нұсқада шығарылады: бір корпусты (бір фланецті бағаналы басы бар) және көп корпусты (бір фланецті және бір немесе бірнеше екі фланецті бағаналы бастары бар).

Жұмыс қысымы, МПа (psi):14(2000), 21(3000), 35(5000), 70(10 000), 105(15 000)
• Климаттық орындау: ГОСТ 15150-69 бойынша УХЛ ( −60 бастап +40 °С дейін)
• Орналастыру санаты: ГОСТ 15150-69 бойынша I
• Коррозияға төзімді орындау: коррозиялық емес, ГОСТ 13846-89 бойынша К1 және К2
• Жұмыс ортасының температурасы: +121 °С дейін
• API 6A материал класы: АА, ВВ, CC, DD, EE
Бағаналы байланыстыру пайдалану шарттары мен тапсырыс берушінің жеке талаптарын ескере отырып, қажетті орналасу нұсқаларында жобалануы және жасалуы мүмкін.

Бағанналы тоспа

БКМ типті бағаналы тоспалар ұңғыма оқпаны бойынша бағыттау және ұңғымаға түсу кезінде зақымданудан қорғау мақсатында ГОСТ 631 бойынша құбырлардан жасалған қаптама бағаналарының түбін жабдықтауға арналған.
Тоспа қалың қабырғалы болат корпус пен бетон бағыттаушы саптамадан тұрады. Корпус түбінің және тоспаның бағыттаушы саптамасының өлшемдері мен орындалу үлгісі ұңғыманың қабырғаларындағы кез келген дерлік жиектерге түсетін бағанды отырғызу қаупін болдырмайды.
Аяқ киім қысқа үшбұрышты немесе трапеция тәрізді бұрандалармен (ОТТМ және БТС-Батресс бұрандаларының баламасы), сондай-ақ жоғары саңылаусыз (газ тығыздағыш) ОТТГ қосылымымен жасалады. БКМ-102 тоспалары тегіс құбырлар мен тегіс жоғары саңылаусыз НКМ құбырлары үшін бұрандалы қосылыстармен жасалады.
Стандарттар
• Жұмыс ортасы: жуу сұйықтығы, цемент ерітіндісі, мұнай.
• Жұмыс ортасының температурасы: 120°С аспайды.

Турбуленттеуіш

Турбуленттеуіш мұнай, газ және басқа ұңғымаларды бекіту кезінде қолданылатын шегендік бағандарды жабдықтауға жатады және шегендік бағандарды цементтеу кезінде құбыр кеңістігінде сұйықтық ағынын турбуленттеуге арналған.
Әр түрлі құрылмалық орындаудағы осы мақсаттағы құрылғылар белгілі. Қатты қырлы турбуленттеуіш, сондай-ақ икемді қырлы турбуленттеуіш өзінің құрылмалық ерекшеліктеріне байланысты төмен ағынды турбуленттеу әсерін жасайды.
Турбуленттеуіш турбуленттеу элементтерін (жиектерін) корпус өсіне әр түрлі бұрыштарда орналастырумен белгілі. Бұл турбуленттеуіштің қолданылу аясы ұңғымалардың оқпандарындағы шегендік бағаналардың концентрлі орналасуы бар тік ұңғымаларда пайдаланумен шектеледі.
Құрылғының мақсаты ағынды турбуленттеу әсерін күшейту және оны ұңғымалар жағдайында, соның ішінде көлбеу бағытта және көлденең пайдалану тиімділігін арттыру болып табылады. Мақсатқа бойлық қимадағы серпімді турбуленттік элементтер (қабырғалар) трапеция тәрізді пішінді болатындығымен қол жеткізіледі.
Турбуленттеу элементтері (серпімді қабырғалар) корпуста әр түрлі бұрыштарда орналасқан, серпімді қабырғалардың үлкен негіздері олардың кіші негіздерімен кезектесіп отырады.

ЦКОДМ кері дроссель түріндегі клапан

ЦКОДМ кері дроссель түріндегі клапан шегендік бағандарда пайдаланылатын, шегендік бағандарды бұрғылау ерітіндісімен құюсыз өздігінен толтыруды қамтамасыз етуге, цемент ерітіндісін сатқаннан кейін оның бағанаға қозғалуын болдырмауға және цемент ерітіндісін колоннаға айдау және оны бағаналы кеңістікке басу процесінде бөлгіш тығындарды отырғызуға арналған.
Клапан шеген бағаналарын 1,5 м/с дейінгі жылдамдықпен түсіру кезінде пайда болатын механикалық жүктемелердің әсерінен және тығыздығы 2,4 г/см³ дейінгі, температурасы 130°С дейінгі бұрғылау және тығындық ерітінділер ортасында пайдалану кезінде, құрамында көлемі 1,5% дейінгі құм бар 10 рН химиялық белсенділігі кезінде жұмыс қабілетін сақтайды. Клапан арқылы сұйықтықтың максималды шығыны 60 л/с құрайды.
Стандарттар және сертификаттар
• ЦКОДМ түріндегі клапан ГОСТ 16350 бойынша қоңыржай және суық макроклиматтық аудандарда (I2-II5) жұмыс істеуге арналған.
• Климаттық орындау: УХЛ, ХЛ.
• Орналастыру санаты: ГОСТ 15150 бойынша I.
• Қоршаған ауаның температурасы: −60 бастап +40 °С дейін.
